数控激光切割设备

本公司拥有六千瓦华工科技原装德国进口激光切割设备一台，是公司核心设备之一。
Contour DM系列数控激光切割设备采用龙门结构形式，铸铝横梁（动态响应快，加速度1G，保证了尖角切割质量），横梁双边齿轮齿条同步驱动，结构设计合理，将刚性的、高精度要求结构尺寸柔性化，具有良好的灵活性、稳定性，整机结构紧凑，刚性好，控制精度高，运行高速、平稳。采用西门子伺服电机、Siemens840D高端数控系统，德国高端减速器和配套的斜齿运动机构，保证了设备的高精度、高稳定性，单轴运行速度高达到120m/min，复合速度高达165m/min以上。

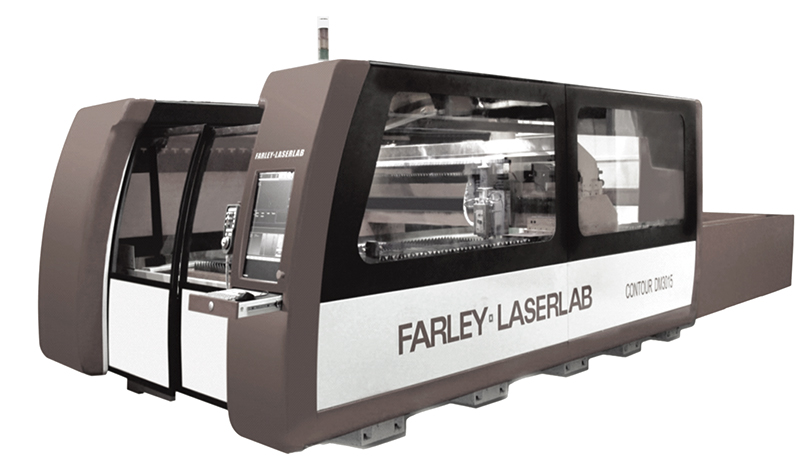

CONTOUR DM3015
铸件床身、铸铝横梁、双边齿轮齿条（斜齿）同步驱动。
等光程系统保证4米X2米范围内工件切割质量一致性高。
独特的龙门结构双边高速驱动，加速度1G，单轴速度100m/min，复合速度高达140m/min。
驱动形式
西门子伺服电机双边同步驱动，独有的横梁带自动补偿机构的双边驱动的核心技术，突破了双边高速驱动同步问题的技术瓶颈，设备稳定性高，复合速度高达165m/min以上。两副电机齿轮齿条机构与分别通过偏心法兰板的调节作用以实现齿轮齿条间的最佳间隙配合。平行补偿机构中有横梁自调节板，在辅横梁驱动结构与横梁间起过渡作用，通过它使得横梁与床身间在多种影响因素作用下发生运动与驱动间发生错位变化时得以自动补偿。
垂直升降式交换工作台

更优秀的承重能力，承重1250KG以上，垂直升降式交换，工作台下空间大，多腔式设计，更利于除渣及抽风除尘

序号	项目	参数
1	工件最大加工范围（mm）	4000x2000
2	X. Y轴快速移动速度（m/min）	140m/min（单轴100m/min
3	激光发生器额定输出功率（KW）	4000W
4	激光功率稳定	<2%
5	加工板材厚度（mm）	低碳钢板：20；不锈钢板：10；铝合金8mm
6	尺寸精度（带磁栅尺）	一次性加工4m*2m，精度±0.05mm（薄板）
7	定位精度（带磁栅尺）	各轴定位精度：X, Y轴全程±0.025mm ，重复定位精度：±0.01mm
8	工作台最大载重（kg）	≥1250（均载）
9	设备噪音（db）	≤80
10	切口缝宽（mm）	控制在0.1-0.3mm之间（视板材厚度）
11	切口精糙度	≤6.3-12.5 um（视板材厚度）
