数控光纤切割设备

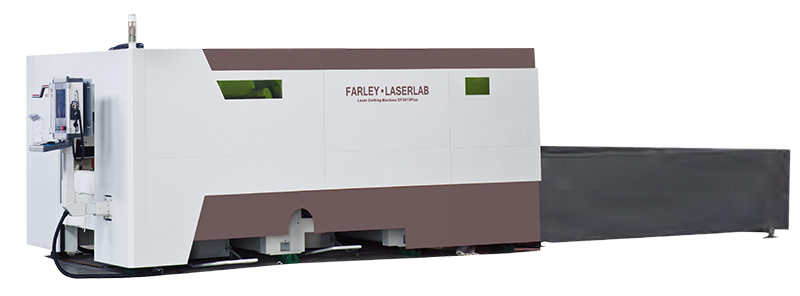

  本公司拥有四干瓦华工科技原装德国进口光纤切割设备两台,型号DF3015—台、型号DF4020一台,是公司核心设备之一。光纤激光器在工业产品上的应用在近几年得到了快速发展,是薄板切割的尤佳选择,特别在大功率焊接、切割领域,表现出良好的加工能力和经济性FARLEYLASERLAB DF系列光纤激光切割机为光纤激光器在大功率切焊设备上应用的典型代表,具有明显的技术优势。
  ●稳定可靠的机床结构
  机床采用龙门结构,双边齿轮齿条同步驱动,横梁采用高强度铸铝合金,配有专利技术的横向补偿机构;具有结构稳定、刚性好,高动态响应的特点,加速度可达2G,最高定位速度可达210米/分钟。
  ● 高性能的数控系统
  机床电器系统采用西门子840D数控系统和伺服电机,集成LaserLab-Sim专用激光切割操作系统;具有良好的可靠性和稳定性。
  ●高效率的交换工作台
  配有专利技术的高速、双边同时驱动的交换工作台,双工作台同时交换,完成一次交换只需8秒,极大提高生产效率。
  ●可靠的安全防护
  配有全封闭的防护房,可有效地保护激光对人体的伤害。
  ●更高的切割速度
  具有更高的切割速度,特别是对于薄板材料。最高切割速度可高达25米/分钟。

序号

型号

DF4020

1

X轴行程

4080mm

2

Y轴行程

2024mm

3

Z轴行程

150mm

4

定位精度

±0.05mm(全程)

5

重复定位精度

±0.025mm(全程)

6

定位速度

120m/min(单轴)180m/min(联动)

7

加速度

2G

8

光纤激光器功率

4KW

9

切割板材厚度

碳钢=30mm,不锈钢=15mm

10

交换工作台

承重

1200Kg

11

交换周期

12
